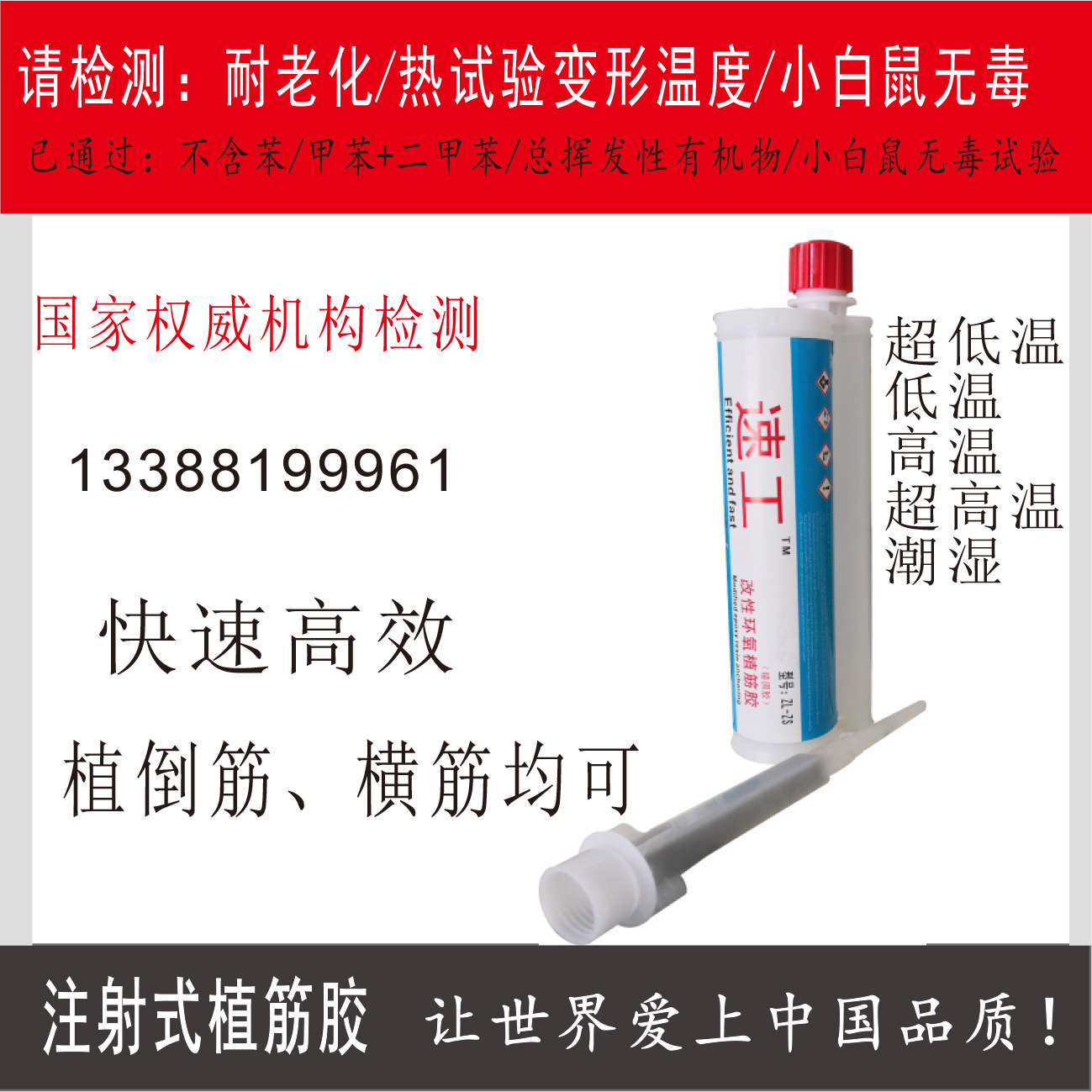

注射式植筋膠
產品特點
·強度高、粘接力強、耐久性好，形同預埋
·無需配膠，施工簡單、快速方便
·專業雙螺旋混合嘴，********的混合配比
·無膨脹應力，適用于小邊距、小間距安裝
·耐熱性好、常溫下無蠕變，可耐連接體短暫焊接高溫
·耐酸堿、抗老化、抗震性能好
·硬塑料包裝，未用完的膠可再用，不會造成浪費
基材要求
·混泥土
·天然硬質石材
適用范圍
·混凝土構件中鋼筋、螺栓種植
·幕墻石材干掛支架固定
·建筑結構補強及框架植筋
·各種設備基礎的固定
·鋼結構與砼結構的錨固連接
·鐵路、公路、橋梁、水利改擴建工程加固
·廣告牌、隧道管線、高架道路隔音板和護欄固定
使用/儲存要求
·本品屬非危險品，按一般化學建材存放
·應避光儲存在陰涼（5-25°C）、干燥的庫房內，不得曝曬、雨淋
·本品儲存期為6個月
·使用時應嚴格按照施工步驟進行施工
包裝規格
本品采用雙塑料硬管包裝，外箱包裝30支/箱，360ml/支
植筋步驟
鉆孔：使用電錘或鉆孔機鉆孔，鉆頭大小參考安裝數據表，鉆孔深度應按圖紙設計要求
清孔：在植入鋼筋前先使用毛刷清孔，然后用吹氣泵或空壓機吹出灰塵，如此反復三次
預注：擰上專用混合嘴，將膠放入植筋膠槍，**初由混合嘴流出的4槍膠必須廢棄不用
注膠：將混合嘴插入孔底后開始注膠，緩慢將混合嘴外移，確保孔內無氣泡或孔隙，注膠至填滿孔深的2/3為止
植筋/植螺桿：以連續旋轉的方式植入鋼筋或螺桿，直至接觸孔底有膠體溢出
固化：鋼筋/螺桿植入后，初凝時間內不可動搖鋼筋/螺桿，膠體固化進行一半時可以施工，但不可施加扭矩，膠固化****后方可檢測。
注意事項
·清孔必須****
·螺桿植入孔后，膠體固化前嚴禁觸動桿體
·冬季施工可將膠體置于40°C左右溫水中預熱
·未用完的膠，須旋緊瓶蓋，下次可繼續使用
·不慎弄到皮膚或衣物上，可用丙酮清洗并用大量清水沖洗
固化時間
乙烯基型
|
基材溫度(℃) |
初凝時間 |
固化開始時間 |
固化完成時間 |
|
-5℃- 0℃ |
30分鐘 |
4小時 |
48小時 |
|
0℃-10℃ |
20分鐘 |
2小時 |
24小時 |
|
10℃-20℃ |
16分鐘 |
1小時 |
12小時 |
|
20℃以上 |
12分鐘 |
0.5小時 |
8小時 |
環氧樹脂型
|
基材溫度(℃) |
初凝時間 |
固化開始時間 |
固化完成時間 |
|
-5℃- 0℃ |
60分鐘 |
6小時 |
96小時 |
|
0℃-10℃ |
40分鐘 |
4小時 |
84小時 |
|
10℃-20℃ |
30分鐘 |
3小時 |
72小時 |
|
20℃以上 |
20分鐘 |
2小時 |
60小時 |
技術參數
|
鋼筋直徑 |
鉆孔直徑 |
拉力值 |
|
mm |
mm |
KN |
|
10 |
14 |
23.6 |
26.3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
12 |
16 |
|
33.9 |
37.9 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
14 |
18 |
|
|
46.7 |
51.6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
16 |
22 |
|
|
|
60.3 |
67.4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
18 |
25 |
|
|
|
|
76.3 |
85.2 |
|
|
|
|
|
|
|
|
|
|
|
|
20 |
28 |
|
|
|
|
|
94.2 |
105.2 |
|
|
|
|
|
|
|
|
|
|
|
22 |
30 |
|
|
|
|
|
|
|
113.9 |
127.3 |
|
|
|
|
|
|
|
|
|
25 |
32 |
|
|
|
|
|
|
|
|
|
147.2 |
164.4 |
|
|
|
|
|
|
|
28 |
35 |
|
|
|
|
|
|
|
|
|
|
|
184.6 |
206.3 |
|
|
|
|
|
30 |
38 |
|
|
|
|
|
|
|
|
|
|
|
|
|
211.9 |
236.7 |
|
|
|
32 |
40 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
241.1 |
269.0 |
|
鋼筋埋深 |
130 |
150 |
180 |
210 |
250 |
300 |
350 |
370 |
400 |
450 |
480 |
550 |
600 |
630 |
670 |
710 |
750 |
|
說明：
·本表僅考慮單支鋼筋錨固，未考慮植筋植筋間距、邊距、基材溫度等影響；
·II級鋼筋:fy=310N/MM²（設計強度），fyk=335N/MM²(標準強度）
·混凝土強度C30，fuk,cubc,150=30N/MM²,施工溫度：-5℃--40℃
·用于種植鋼筋的基材混凝土強度等級不宜低于C20
·膠層是否飽滿，會直接影響錨固力的大小
·實際錨固深度以單位設計為準
·特征值中未考慮安全因子的影響，有關技術細節請與筑信技術工程師聯系 |
鋼筋性能參數
HRB335級鋼筋
|
鋼筋直徑 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
|
計算截面積（mm2） |
12.6 |
19.6 |
28.3 |
50.3 |
78.5 |
113.1 |
153.9 |
201.1 |
254.5 |
314.2 |
380.1 |
490.9 |
615.3 |
|
受拉承載力標準值（KN） |
4.2 |
6.5 |
9.4 |
16.8 |
26.2 |
37.8 |
51.5 |
67.3 |
85.2 |
105.2 |
127.3 |
164.4 |
206.1 |
|
受拉承載力設計值（KN） |
3.7 |
5.8 |
8.4 |
15.0 |
23.5 |
33.9 |
46.1 |
60.3 |
76.3 |
94.2 |
114.0 |
147.7 |
184.5 |
|
強度標準值和設計值分別為：fyk=335N/mm²，fstk=490 N/mm²， fy=300 N/mm² |
HRB400級鋼筋
|
鋼筋直徑 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
25 |
28 |
|
計算截面積（mm2） |
12.6 |
19.6 |
28.3 |
50.3 |
78.5 |
113.1 |
153.9 |
201.1 |
254.5 |
314.2 |
380.1 |
490.9 |
615.3 |
|
受拉承載力標準值（KN） |
4.2 |
7.8 |
11.3 |
20.1 |
31.4 |
45.3 |
61.5 |
80.4 |
101.8 |
125.6 |
152.0 |
196.3 |
246.1 |
|
受拉承載力設計值（KN） |
4.5 |
7.0 |
10.1 |
18.1 |
28.2 |
40.7 |
55.4 |
72.3 |
91.6 |
113.1 |
113.1 |
176.7 |
221.5 |
|
強度標準值和設計值分別為：fyk=335N/mm²，fstk=490 N/mm²， fy=300 N/mm² |
*以上各表數據僅供參考，具體數值視品牌不同有一定差異；
*有任何疑問，可直接與筑信技術工程師聯系。
配件
電錘
鉆頭
毛刷
空壓機
